Sinusuri ng YIJIA Industrial Electrical Co., Ltd. kung bakit angElectromagnetic Relaynananatiling karaniwan sa mga sistema ng kontrol sa industriya sa kabila ng paglago ng mga solid-state at digital switching na teknolohiya.
Malaki ang pagbabago sa mga sistema ng pang-industriya na kontrol sa mga PLC, sensor, variable-frequency drive, remote monitoring, at networked controller. Gayunpaman maraming mga control cabinet ang naglalaman pa rin ng mga conventional electromechanical relay. Ang kanilang patuloy na paggamit ay hindi lamang isang bagay ng mas lumang disenyo ng kagamitan. Sa maraming mga aplikasyon, ang pangunahing istraktura ng relay ay nagbibigay pa rin ng praktikal na kumbinasyon ng electrical isolation, diretsong paglipat, at flexible na kontrol ng circuit.
Ang pangunahing pag-andar ng isang relay ay hindi nagbago: ang isang medyo maliit na signal ng kontrol ay nagpapatakbo ng mga contact sa isa pang circuit. Ang paghihiwalay na ito ay kapaki-pakinabang kapag ang controller at ang kinokontrol na pagkarga ay may magkaibang katangian ng kuryente.
Halimbawa, ang isang output ng PLC ay maaaring hindi inilaan upang direktang lumipat ng contactor ng motor, solenoid, alarm circuit, o iba pang load. Ang isang relay ay maaaring umupo sa pagitan ng controller at ng load, na nagbibigay ng karagdagang switching interface.
Tatlong katangian ang partikular na nauugnay:
Ang mga katangiang ito ay ginagawang kapaki-pakinabang ang mga relay kahit na ang nakapalibot na sistema ng kontrol ay lubos na awtomatiko.
Ang mga modernong kagamitan sa automation ay madalas na pinagsasama ang mababang boltahe na mga electronic control circuit na may mas mataas na boltahe na pagkarga. Ang mga circuit na ito ay kailangang makipag-ugnayan nang hindi kinakailangang direktang konektado.

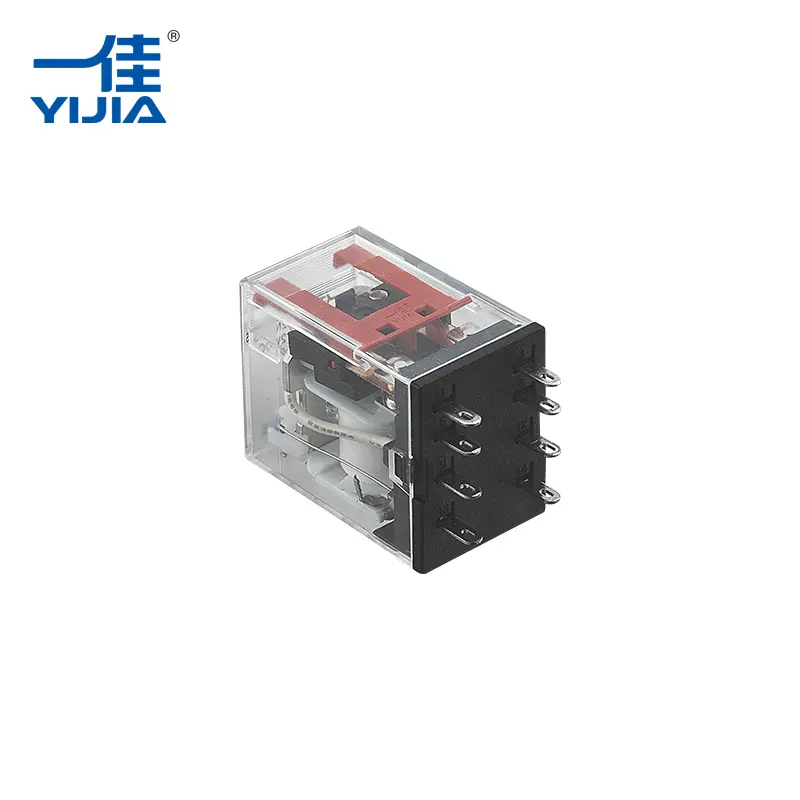

Gumagamit ang Electromagnetic Relay ng coil at contact mechanism para likhain ang paghihiwalay na ito. Kapag ang likid ay pinalakas, ang magnetic field nito ay gumagalaw sa isang armature, na binabago ang estado ng mga contact.
Ang control circuit samakatuwid ay nagpapatakbo ng relay nang hindi direktang dinadala ang load current sa pamamagitan ng controller output.
| Kinakailangan sa Pagkontrol | Function ng Relay |
|---|---|
| Paghiwalayin ang control at load circuits | Gumagamit ng coil-to-contact isolation |
| Lumipat ng ibang antas ng boltahe | Ang mga contact ay gumagana nang hiwalay sa boltahe ng coil |
| Kontrolin ang maramihang mga circuit path | Available ang iba't ibang mga configuration ng contact |
| Magbigay ng pisikal na estado ng paglipat | Ang mga contact ay nakikitang tumutugma sa isang de-koryenteng estado |
Ang kaayusan na ito ay nananatiling kapaki-pakinabang sa mga control cabinet kung saan pinagsama ang iba't ibang antas ng boltahe at mga function ng circuit.
Ang solid-state switching ay may mga pakinabang sa mga application na nangangailangan ng napakabilis na operasyon o napakataas na dalas ng paglipat. Gayunpaman, ang mga pisikal na kontak ay nananatiling kapaki-pakinabang para sa maraming kumbensyonal na pang-industriya na pagkarga.
Ang mekanikal na kontak ay nagbibigay ng malinaw na tinukoy na bukas o saradong estado. Maaari rin itong mapili ayon sa kinakailangang electrical load at circuit configuration.
Kasama sa mga karaniwang pakikipag-ugnayan ang:
Ang kakayahang umangkop na ito ay nagpapahintulot sa isang relay na magsagawa ng iba't ibang mga gawain sa kontrol nang hindi binabago ang pangunahing prinsipyo ng pagpapatakbo.
Para sa mga taga-disenyo ng kagamitan, kung gayon ang pagpili ay hindi gaanong tungkol sa kung ang mekanikal o elektronikong paglipat ay mas mahusay sa pangkalahatan at higit pa tungkol sa kung aling teknolohiya ang akma sa circuit.
Ang mga makinang pang-industriya ay bihirang nangangailangan lamang ng isang uri ng pagkilos ng paglipat. Maaaring kailanganin ng control signal na simulan ang isang circuit habang dinidiskonekta ang isa pa, o magbigay ng status signal sa isang hiwalay na control input.
Ang isang relay na may mga contact ng changeover ay maaaring magsagawa ng ganitong uri ng paglipat sa pamamagitan ng isang mekanikal na paggalaw.
Halimbawa:
| Kinakailangan | Posibleng Pakikipag-ugnayan |
|---|---|
| I-on ang circuit kapag na-energize | Karaniwang bukas |
| Makagambala sa isang circuit kapag pinalakas | Karaniwang sarado |
| Maglipat sa pagitan ng dalawang circuits | Changeover |
| Magbigay ng hiwalay na control path | Maramihang mga hanay ng contact |
Ito ang isang dahilan kung bakit patuloy na lumalabas ang mga conventional relay sa mga control panel ng makina at mga electrical cabinet.
Ang isang mahalagang limitasyon ng mga mekanikal na relay ay ang kanilang mga contact at gumagalaw na bahagi ay nakakaranas ng pisikal na pagkasuot. Ang bawat switching cycle ay kinabibilangan ng paggalaw ng armature at contact surface.
Para sa mga application na may medyo katamtamang dalas ng paglipat, maaaring hindi ito lumikha ng isang makabuluhang limitasyon. Para sa mga kagamitang napakabilis o tuluy-tuloy na lumipat, maaaring isaalang-alang ng mga taga-disenyo ang mga alternatibong solid-state.
Ang operating profile samakatuwid ay mahalaga.
Ang isang relay ay maaaring angkop kapag ang isang sistema ay nangangailangan ng:
Ang aktwal na buhay ng serbisyo ay nakadepende sa mga salik gaya ng uri ng pagkarga, switching current, boltahe, dalas ng pagpapatakbo, contact material, at mga kondisyon sa kapaligiran.
Kapag ang mga contact ay bumukas o sumasara sa ilalim ng pagkarga, ang mga kondisyong elektrikal sa ibabaw ng contact ay maaaring magdulot ng init, arcing, at paglipat ng materyal. Ang paulit-ulit na paglipat ay unti-unting nakakaapekto sa mga contact surface.
Para sa kadahilanang ito, ang contact material ay isang mahalagang bahagi ng disenyo ng relay.
Karaniwang ginagamit ang mga materyales sa contact na nakabatay sa pilak sa pagpapalit ng kuryente dahil sa kanilang electrical conductivity at pagiging angkop para sa mga contact application. Ang naaangkop na materyal, gayunpaman, ay nakadepende sa electrical load at mga kondisyon ng pagpapatakbo sa halip na sa pangalan ng materyal lamang.
Ang pagganap ng pakikipag-ugnayan ay naiimpluwensyahan ng ilang salik:
| Salik | Epekto |
|---|---|
| Kasalukuyang antas | Nakakaimpluwensya sa pag-init ng contact |
| Boltahe | Nakakaapekto sa arcing sa panahon ng paghihiwalay |
| Uri ng pag-load | Ang mga inductive load ay maaaring lumikha ng mas malaking switching stress |
| Dalas ng paglipat | Tinutukoy kung gaano kadalas nararanasan ng mga contact ang pagsusuot |
| Materyal sa pakikipag-ugnayan | Nakakaimpluwensya sa conductivity at pag-uugali ng pagsusuot |
Partikular na nauugnay ito sa mga kagamitang pang-industriya na paulit-ulit na gumagana sa mga pinalawig na panahon.
Ang isa pang dahilan para sa kanilang patuloy na paggamit ay tuwirang pagsasama. Ang mga sistema ng kontrol sa industriya ay kadalasang naglalaman ng mga itinatag na arkitektura ng mga kable gamit ang mga terminal block, contactor, circuit breaker, PLC, timer, at relay.
Maaaring i-install ang relay bilang intermediate switching element nang hindi nangangailangan ng malalaking pagbabago sa pangkalahatang konsepto ng kontrol.
Ito ay kapaki-pakinabang kapag:
Ginagawa rin ng pamilyar na prinsipyo ng pagpapatakbo ang pag-troubleshoot na medyo direkta. Maaaring suriin ng mga technician ang coil circuit, contact state, wiring, at konektadong load nang hiwalay.
Ang patuloy na paggamit ng mga mechanical relay ay partikular na nakikita sa mga kagamitan kung saan ang simpleng electrical switching ay mas mahalaga kaysa sa sobrang bilis ng operasyon.
Maaaring i-interface ng mga relay ang mga output ng controller sa mga motor, valve, indicator, alarm, at iba pang mga electrical load.
Maaari silang magbigay ng intermediate switching stage sa pagitan ng mga electronic controller at field device.
Maaaring pamahalaan ng mga relay ang mga auxiliary circuit at magbigay ng electrical separation sa pagitan ng iba't ibang bahagi ng isang control system.
Ang mga kasalukuyang makina ay maaaring gumamit ng relay-based na mga arkitektura ng kontrol na nananatiling praktikal upang mapanatili sa halip na ganap na muling idisenyo.
Ang pagtaas ng kakayahang magamit ng mga solid-state relay ay hindi nag-alis ng mga mekanikal na relay. Sa halip, ang dalawang teknolohiya ay kadalasang pinipili ayon sa magkakaibang mga kinakailangan sa pagpapatakbo.
| Pagsasaalang-alang | Electromagnetic Relay | Solid-State Relay |
|---|---|---|
| Mekanismo ng paglipat | Mga mekanikal na contact | Mga aparatong semiconductor |
| Pagsuot ng pisikal na pakikipag-ugnay | Oo | Walang mechanical contact wear |
| Paghihiwalay ng elektrikal | Magagamit sa pamamagitan ng istraktura ng relay | Magagamit sa pamamagitan ng electronic isolation design |
| Ang bilis ng paglipat | Karaniwang katamtaman | Sa pangkalahatan, mas mabilis |
| Pag-uugali ng init | Nakadepende pangunahin sa mga contact at load | Maaaring mahalaga ang pagwawaldas ng init ng semiconductor |
| Pinakamahusay na akma | Maginoo na pang-industriya na paglipat | High-frequency o mabilis na electronic switching |
Walang alinman sa uri ang awtomatikong angkop para sa bawat aplikasyon. Ang mga katangian ng pag-load, dalas ng paglipat, mga kinakailangan sa paghihiwalay, mga kondisyon ng pag-install, at inaasahang buhay ng serbisyo ay dapat isaalang-alang nang magkasama.
Ang automation ng industriya ay hindi palaging nangangailangan ng pinakabagong teknolohiya sa paglipat. Ang kagamitan ay madalas na nangangailangan ng mga bahagi na madaling isama, maunawaan, masuri, at palitan.
Ang Electromagnetic Relay ay patuloy na nakakatugon sa mga kinakailangang ito sa maraming mga control application dahil ang prinsipyo ng pagpapatakbo nito ay simple: pasiglahin ang isang coil, ilipat ang isang mechanical contact system, at baguhin ang circuit state.
Dahil sa pagiging simple na iyon, mas madaling matukoy ang mga limitasyon nito. Maaaring masuri ang lahat ng contact wear, arcing, switching frequency, coil power, at load sa panahon ng disenyo ng circuit.
Habang patuloy na isinasama ng mga industrial control system ang mga PLC, digital communication, at electronic controllers, nananatiling kapaki-pakinabang ang mga mechanical relay kung saan kinakailangan ang physical contact switching at circuit isolation. Ang YIJIA Industrial Electrical Co., Ltd. ay gumagawa ng mga pang-industriyang bahagi ng kontrol kabilang ang mga relay, AC contactor, push button switch, signal lamp, at mga kaugnay na produkto. Ang patuloy na presensya ng Electromagnetic Relay sa mga modernong control cabinet ay sumasalamin sa isang praktikal na pagpipilian sa engineering: kapag ang application ay humihiling ng isolated, configurable mechanical switching, ang isang conventional relay ay maaari pa ring gawin ang kinakailangang gawain nang walang hindi kinakailangang kumplikado.
-
